一、概 述
新型防暴催淚約束叉是由我公司研發制造的，選用自主合成的G63輕合金材料，從一線警務實戰出發精致而成。是一種用于抓捕手持利器的歹徒、醉漢、患有傳染性或精神病類病人等危險人員的非致命性近距離約束設備。警用約束叉由叉頭、叉桿(含握持部位、鏈接部位)及控制部件組成。 從攜行狀態到使用狀態轉換只需4秒，它的重量只有3公斤，強度足以支撐一個人的身體重量;伸展長約2米，利用半月形或U字形的叉頭，叉頭部的專利獨特設計可以保證加緊各種體型的人，后鎖閉開關的專利設計可在離犯罪嫌疑人的遠端對其胸、腰、腿、膝、踝、手臂等各部位實施主動打開、抱鎖;在握持桿上安有催淚霧化劑噴射裝置，在需要時可啟動叉體自帶的催淚噴射器實施噴射，以快速制服犯罪嫌疑人;此款防暴約束叉可與警棍、盾牌配合、雙叉配合等結合使用，從而制服犯罪嫌疑人，還可以實施水上救生等作業，是一線民警離不開的好幫手。可廣泛應用于公安、武警、司法、城管、保安等各類執法執勤人員 且便于攜帶和收存，具有操作簡單、靈活、方便等特點。
此款防暴約束叉具有公安部安全與警用電子產品質量檢測中心、公安部特種警用裝備質量監督檢驗中心出具的產品檢測報告。
二、設計特點

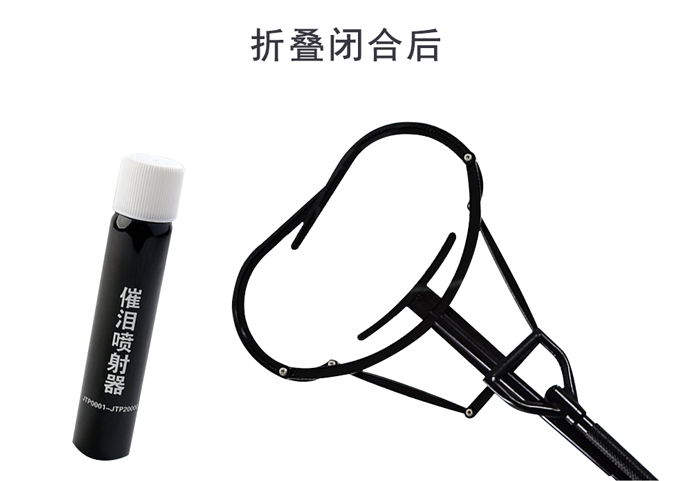

防暴約束叉用于抓捕危險人員的非致命性近距離約束設備,整體材質采用鋁合金結構，分成手柄，桿身及連桿約束三部分組成。在前端的連接桿部分有兩個半月鐮刀形結構通過連桿和桿身中部的聯動桿連接。在桿身的前端有“T”字形結構也和桿身中部的聯動桿連接，在聯動桿的后端裝有彈簧，在桿身靠手柄部位有單向自鎖機構按鈕，按下自鎖按鈕后防爆叉兩個半月結構在彈簧的向桿身前端作用力下打開。抓捕時前端的“T”型結構通過與危險人員腰身部位接觸產生向桿身尾部作用力驅動連桿機構帶動半月結構閉合，同時驅動桿身中部的聯動桿向桿身尾部移動，自鎖機構開始自鎖動作，直至兩個半月結構完全閉合為封閉結構，自鎖完成。完成對危險人員的控制。桿身中部的聯動桿通過鉸鏈接頭連接可以折彎。在其外部有螺紋套筒固定，從而可以實現整個桿身部位的折疊，方便攜帶。在桿身部位還可以安裝催淚噴射裝置，以便加強對危險人員的控制。
(1) 主體采用G63輕合金材料，外表涂有防腐層，底部設有防搶奪把手。
(2) 叉頭部可以保證加緊各種體型的人;
(3) 后鎖閉開關可以在離犯罪嫌疑人的遠端對其胸、腰、腿、膝、踝、手臂等各部位實施主動打開、抱鎖;
(4) 可以加裝催淚噴射器實施噴射，以快速制服犯罪嫌疑人(提供投標樣品);
(5) 可以與警棍、盾牌配合、雙叉配合等結合使用，從而制服犯罪嫌疑人。
(6) 具有可以彎曲折疊的操作桿，握持部與約束部有折疊機構相連接，并有鎖緊裝置;
(7) 握持部與約束部展開后為一體式;
(8) 約束部設有約束臂，具有張開、抱合功能;
(9) 約束部設有緩沖裝置。
(10) 展開后的工作長度：1900mm;
(11) 開口寬度：700mm;
(12) 閉合口徑：長軸500mm，短軸300mm。
(13) 叉桿握持部位直徑：Φ35mm，叉頭閉合無縫隙;
(14) 總質量：3kg;
(15) 通過觸碰方式叉套被約束對象，叉頭叉套約束部位閉合時間≤5S;
(16) 約束臂在張開時兩臂之間的距離：500mm;
(17) 緩沖裝置的緩沖距離≥60mm;
(18) 設有鎖閉、開啟裝置，此裝置能控制約束臂的張開、抱合及鎖止約束臂鎖閉、開啟裝置的工作范圍≥18個檔位;
(19) 鎖閉、開啟裝置設置在約束臂的遠端，控制部件的控制點與叉頭底部的距離應：1515mm;
(20) 約束叉能經過≥1000次開啟、閉合循環后，能正常使用;
(21) 從攜行狀態到展開狀態的轉換時間:5S;
(22) 叉頭在閉合狀態下，沿叉桿軸向受力強度≥500N;
(23) 叉桿的中點橫向受力強度≥500N;
(24) 投標產品符合公安部行業標準《GA/T1145-2014 警用約束叉》。
(25) 約束叉在鞋型狀態時配有攜行袋，袋子顏色為黑色，攜行袋上印有制造廠商名稱，產品名稱，型號的標示。
